Caudalímetro Ultrasónico, Cuerpo de Acero al Carbono/Brida

Caudalímetro Ultrasónico, Cuerpo de Acero al Carbono/Brida

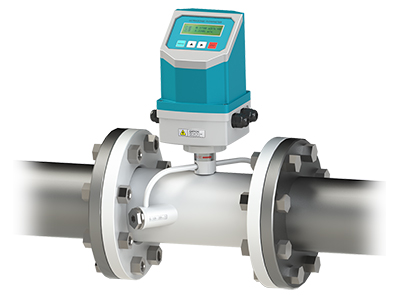

Este caudalímetro ultrasónico se fabrica en acero al carbono y presenta una brida de conexión. Este modelo se sugiere para tuberías cuyos diámetros nominales se encuentren en el rango de 250mm-1000mm. Sus características lo hacen ideóneo para medición de flujo en canales abiertos, por ejemplo canales de riego, tuberías de grandes dimensiones y encausamiento de flujos de gran capacidad.

Este caudalímetro ultrasónico se ha fabricado en acero al carbono de alta dureza para lograr gran resistencia y extendida vida de servicio. Las propiedades de este material brindan gran resistencia contra la exposición al aire libre o en aplicaciones bajo el agua.

Datos técnicos

Material: Acero al carbono
Conecxión: Brida
Rango de diámetro nominal: DN50-DN1000
Clase de presión: PN25
Clase de protección: IP65

Modelos opcionales

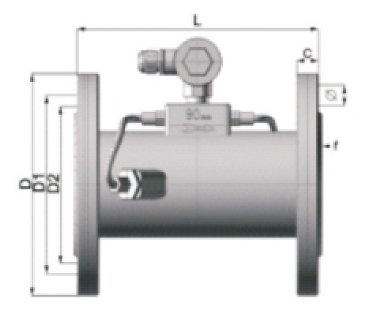

Diámetro nominal DN	Presión MPa	Longitud L (mm)	Diámetro exterior D (mm)	Diámetro interior D1 (mm)	Diámetro interior×cantidad Φx×n	Diámetro del empaque D2	Espesor del empaque f	Espesor de la brida c (mm)
50	1,6	280	165	125	18b×4	99	3	20
65	1,6	200	185	145	18h×4	118	3	20
80	1,6	225	200	160	18×4	132	3	20
100	1,6	250	220	180	18×8	156	3	22
125	1,6	275	250	210	18×8	184	3	22
150	1,6	300	285	240	22×8	211	3	24
200	1,6	350	340	295	22×12	266	3	24
250	1,6	450	405	355	26×12	319	3	26
300	1,6	500	460	410	26×12	370	4	28
350	1	550	505	460	22×16	428	4	30
400	1	600	565	515	22×16	482	4	30
450	1	700	615	565	22×20	532	4	30
500	1	800	670	620	22×20	585	4	32
600	1	1000	780	725	22×20	685	5	36
700	0,6	1100	860	810	22×24	772	4	40
800	0,6	1200	975	920	22×24	878	4	44
900	0,6	1300	1075	1020	22×24	9781	4	48
1000	0,6	1400	1175	1120	30×28	1078	4	52
