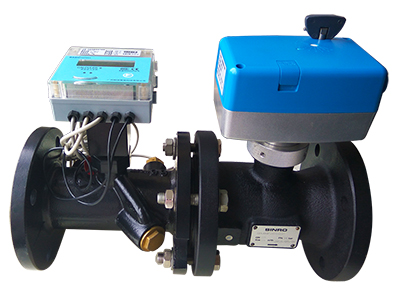

Válvula motorizada Brida
Esta válvula motorizada ha sido diseñada con brida con el propósito de facilitar los procedimientos de instalación y desmontaje. Asimismo, se ha diseñado con un diámetro mayor para medir índices de flujo en condiciones de trabajo complejas.
Se ha fabricado en fundición de acero para otorgarle una estructura sólida y resistente, de propiedades físicas y mecánicas apropiadas para funcionar eficazmente en condiciones de alta temperatura.
Datos Técnicos
| Especificaciones | Diámetro nominal | DN65-DN150 |
| Medio | Agua fría/caliente | |
| Medium temperature | 2℃～94℃ | |
| Presión nominal | PN16 | |
| Presión de cierre | 600kPa | |
| Características de flujo | Isoporcentual | |
| Connection type | Brida | |
| Instalación | Vertical o horizontal | |
| Material de válvula | Cuerpo | Hierro fundido |
| Bola | Acero inoxidable | |
| Eje | Acero inoxidable | |
| Empaque | Terpolímero de Etileno Propileno-Dieno | |
| Parámetros eléctricos | Tensión nominal | AC24V |
| Consumo | 4,5VA～10VA | |
| Parámetros funcionales | Modo de regulación | Proporcional-integral |
| Torsión | 6Nm-65Nm | |
| Tiempo operativo | 120s～160s | |
| Temperatura max. | 90℃～95℃ | |
| Señal de control | Señal electrica de cambio | |
| Precisión | 0,1 | |
| Parámetros ambientales | Temperatura | 5～65℃ |
| Clase de protección | IP54 | |
| Temperatura de almacenamiento | -25～+95℃ | |
| Humedad relativa | 93% H.r. | |
| Principio de medición | Ultrasónico | |
| Medición del caudal | Precisión | 0,06 |
| Medición de temperatura | Rango | 2～94℃ |
| Rango de diferencial de temperatura | 2～85K | |
| Resolución de temperatura | 0,1℃ | |
| Sensor | PT1000 | |
| Unidad de comunicación | Interfaz | RS485 |
| Protocolo de comunicación | Modbus, BACnet MS/TP |

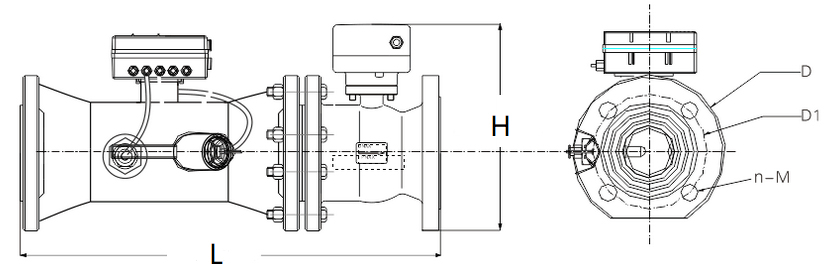

DN65-DN150 Dimensión externa
| Diámetro nominal DN (mm) | Longitud sin conector L (mm) | Altura H (mm) | Diámetro exterior D (mm) | Diámetro interior D1 (mm) | Cantidad de perno-rosca por un lado n-M | |
| 65 | 12～64 | 390 | 195 | 165 | 145 | 4-M19 |
| 80 | 20～102 | 390 | 210 | 200 | 160 | 8-M19 |
| 100 | 32～163 | 455 | 230 | 220 | 180 | 8-M19 |
| 125 | 52～260 | 504 | 260 | 250 | 210 | 8-M19 |
| 150 | 83～416 | 567 | 295 | 285 | 240 | 8-M19 |
