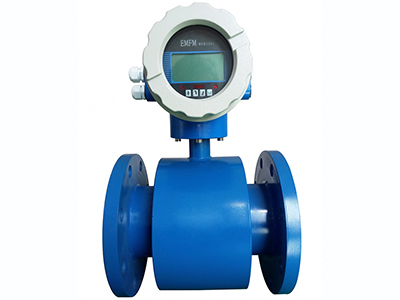

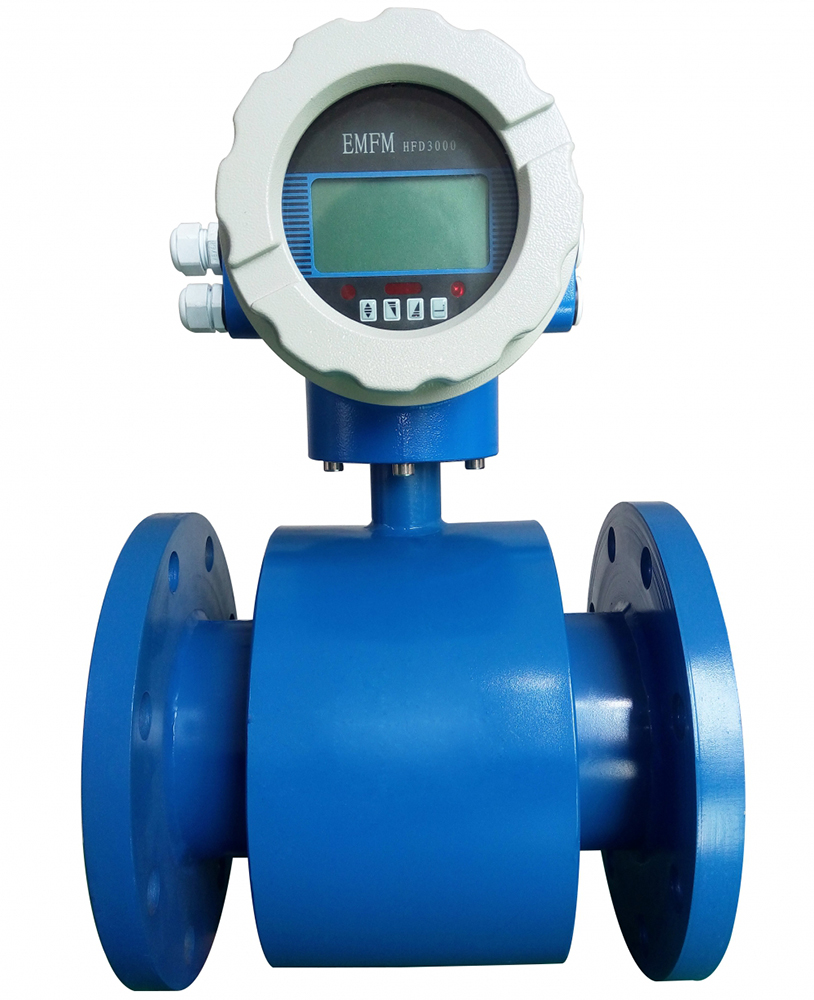

Caudalímetro Electromagnético

Nuestro Caudalímetro Electromagnético se caracteriza por su estructura compacta que integra un sensor de flujo y un calculador de tipo vertical, el cual es bastante práctico al momento de leer la información, incluso si se hace a distancia.

Este Caudalímetro Electromagnético trabaja bajo el principio de la ley de inducción electromagnética de Faraday. Con este dispositivo se pueden realizar mediciones de flujo volumétrico en tuberías cerradas de diferentes tipos de fluidos conductivos como agua del suministro público, agua de uso industrial, agua de mar, aguas residuales y de soluciones ácidas, alcalinas y saladas, entre otros líquidos. Debido a sus gran rango y precisión de medición volumétrica, este dispositivo puede utilizarse en un amplio rango de aplicaciones, por ejemplo, en sistemas de drenajes industriales, en proyectos de protección medioambiental, presas, en la industria del hierro y el acero, industria petroquímica, ingeniería química, entre otras industrias y sectores.

Datos Técnicos

Diámetro nominal	DN15-DN1000
Clase de precisión	Clase 1,0
Presión nominal	1,6Mpa
Consumo	20W
Corriente de salida	4-20mA
Dirección del flujo	Hacia adelante, hacia atrás y flujo neto
de protección	IP65
Temperatura de funcionamiento	-10℃～+60℃
Humedad relativa	5%～95%
Longitud min. de tubo recto	Parte delantera: 5D, parte trasera: 3D
Conecxión	Brida
Alimentación	DC24V@≥1A AC220V 50HZ
Communicaxión	Rs485
Protocolo de comunicación	ModBus-RTU
Clase ambiental	Clase A
Material de electrodo	316
Entorno eléctrico	Cumple CJ128-200.6.12

Características

Ajuste de parámetros flexible, sensor de flujo intercambiable.
Alta precisión en medición: sin afectaciones por la variación de la densidad the fluidos, viscosidad, temperatura, presión y conductividad.
No presenta piezas móviles, por lo cual no hay pérdida de presión, se garantiza larga vida de servicio.
Basic Controls ofrece dos tipos de materiales de revestimiento.
Funciones de auto-inspección y auto-diagnóstico.
Función de medición bidireccional: muestra flujos de avance y retroceso.
Gran inmunidad electromagnética que permite funcionamiento normalizado incluso en campos magnéticos de 100KA/m.

Lining materials

Material	Nombre	Propiedades	Temperatura maxima de servicio	Líquido aplicable	Diámetro nominal aplicable
Caucho	Neopreno	Media resistencia al desgaste, resistencia a la corrosión de sal ácida y alcalina de baja concentración	80℃	Agua del grifo, agua industrial, agua del mar	DN40-1000
Fluoroplástico	Politetrafluoroetileno	Prácticamente inerte, Resistencia al hervor del ácido hidroclórico, sulfúrico y base de alta concentración	150℃	Líquido corrosivo de sal ácida y básica	DN15-1000

PN16-electromagnetic flow meter optional models

DN (mm)	a (mm)	D（mm)	Do (mm)	n×A
15	150	95	65	4×14
20	150	105	75	4×14
25	150	115	85	4×14
32	200	140	100	4×18
40	200	150	110	4×18
50	200	165	125	4×18
65	200	185	145	4×18
80	200	200	160	8×18
100	250	220	180	8×18
125	250	250	210	8×18
150	300	285	240	8×22
200	350	340	295	12×22
250	400	405	355	12×26
300	450	460	410	12×26
350	500	520	470	16×26
400	600	580	525	16×30
450	600	640	585	20×30
500	600	715	650	20×33
600	600	840	770	20×36
700	700	910	840	24×41
800	800	1025	950	24×41
900	900	1155	1050	28×41
1000	1000	1280	1170	28×48

PN25-Modelos opcionales

DN(mm)	a(mm)	D(mm)	Do(mm)	n×A
15	150	95	65	4×14
20	150	105	75	4×14
25	150	115	85	4×14
32	200	140	100	4×18
40	200	150	110	4×18
50	200	165	125	4×18
65	200	185	145	8×18
80	200	200	160	8×18
100	250	235	190	8×22
125	250	270	220	8×26
150	300	300	250	8×26
200	350	360	310	12×26
250	400	425	370	12×30
300	450	485	430	16×30
350	500	555	490	16×33
400	600	620	550	16×36
450	600	670	600	20×36
500	600	730	660	20×36
600	600	845	770	20×39
700	700	960	875	24×42
800	800	1085	990	24×48
900	900	1185	1090	28×48
1000	1000	1320	1210	28×55
