Contador de Energía Térmica Electromagnético, Compacto

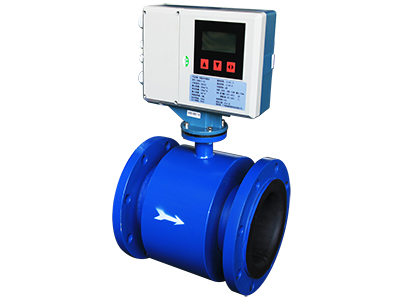

Compact Contador de Energía Térmica Electromagnético

El diseño del Contador de Energía Térmica Electromagnético de modelo compacto es de fácil instalación debido a su estructura integrada que ahorra espacio. Basic Controls le ofrece modelos de estos contador de energía térmica electromagnéticos en grados de presión y materiales diferentes, de acuerdo a las especificaciones de nuestros clientes.

Datos técnicos
  • Material: Acero al carbono
  • Conexión: Brida
  • Diámetro nominal: DN15-DN1000
  • Clase de presión: PN16 y PN25 opcionales
  • Clase de protección: IP65 y IP68 opcionales
Materiales opcionales para el empaque
Material Nombre Propiedades Temperatura maxima de servicio Líquido aplicable Diámetro nominal aplicable
Caucho Neopreno Media resistencia al desgaste, resistencia a la corrosión de sal ácida y alcalina de baja concentración 80℃ Agua del grifo, agua industrial, agua del mar DN40-1000
Fluoroplástico Politetrafluoroetileno Prácticamente inerte, Resistencia al hervor del ácido hidroclórico, sulfúrico y base de alta concentración 150℃ Líquido corrosivo de sal ácida y básica DN15-1000
PN16-Modelos opcionales
  • Compact Contador de Energía Térmica Electromagnético
  • Compact Contador de Energía Térmica Electromagnético
DN (mm) a (mm) D (mm) Do (mm) n×A
15 150 95 65 4×14
20 150 105 75 4×14
25 150 115 85 4×14
32 200 140 100 4×18
40 200 150 110 4×18
50 200 165 125 4×18
65 200 185 145 4×18
80 200 200 160 8×18
100 250 220 180 8×18
125 250 250 210 8×18
150 300 285 240 8×22
200 350 340 295 12×22
250 400 405 355 12×26
300 450 460 410 12×26
350 500 520 470 16×26
400 600 580 525 16×30
450 600 640 585 20×30
500 600 715 650 20×33
600 600 840 770 20×36
700 700 910 840 24×41
800 800 1025 950 24×41
900 900 1155 1050 28×41
1000 1000 1280 1170 28×48
PN25-Modelos opcionales
DN (mm) a (mm) D (mm) Do (mm) n×A
15 150 95 65 4×14
20 150 105 75 4×14
25 150 115 85 4×14
32 200 140 100 4×18
40 200 150 110 4×18
50 200 165 125 4×18
65 200 185 145 8×18
80 200 200 160 8×18
100 250 235 190 8×22
125 250 270 220 8×26
150 300 300 250 8×26
200 350 360 310 12×26
250 400 425 370 12×30
300 450 485 430 16×30
350 500 555 490 16×33
400 600 620 550 16×36
450 600 670 600 20×36
500 600 730 660 20×36
600 600 845 770 20×39
700 700 960 875 24×42
800 800 1085 990 24×48
900 900 1185 1090 28×48
1000 1000 1320 1210 28×55
Rango de flujo
Diámetro nominal Caudal mínimo (m³/h) Caudal permanente (m³/h) Caudal máximo (m³/h)
DN15 0,12 1,5 3
DN20 0,22 2,5 5
DN25 0,35 3,5 7
DN32 0,57 6 12
DN40 0,9 10 20
DN50 1,4 15 30
DN65 2,3 25 50
DN80 3,6 40 80
DN100 5,6 60 120
DN125 8,8 100 200
DN150 12,7 150 300
DN200 22,6 250 500
DN250 35,3 400 800
DN300 50,8 600 1200
DN350 69,2 800 1600
DN400 135 1000 2000
DN450 171 1250 2500
DN500 211 1500 3000
DN600 305 2000 4000
DN700 415 2500 5000
DN800 542 3000 6000
DN900 686 4000 8000
DN1000 847 5000 10000
