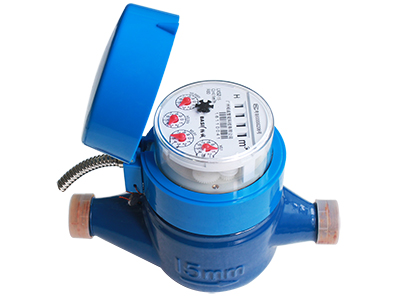

Contador de Agua Tipo Chorro Múltiple (Agua Fría) T30

Este Contador de Agua Tipo Chorro Múltiple (Agua Fría) T30 se ha diseñado para realizar mediciones de flujo de agua fría que se sitúan en el rango de temperatura de 0.1～+50℃.

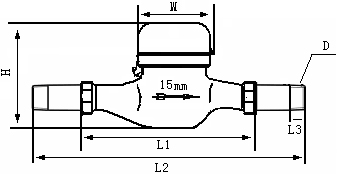

Instalación horizontal modelos opcionales

Diámetro nominal	L1 (mm)	L2 (mm)	L3 (mm)	H (mm)	W (mm)	D (mm)	Caudal máximo qs (m³/h)	Caudal permanente qp (m³/h)	Caudal de transición qt (m³/h)	Caudal mínimo qi (m³/h)
DN15	165	255	14	123	82	R1/2″	3,125	2,5	0,05	0,0313
DN20	195	295	16	123	82	R3/4″	5	4	0,08	0,05
DN25	225	345	18	125	86	R1″	7,875	6,3	0,126	0,0788
DN32	230	365	20	137	90	R1 1/4″	12,5	10	0,2	0,125
DN40	245	374	21	180	120	R1 1/2″	20	16	0,32	0,2

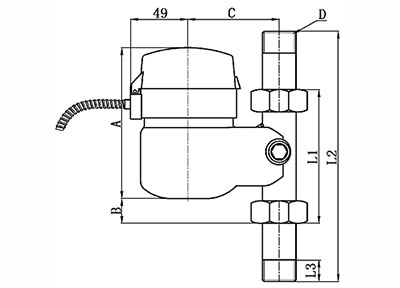

Instalaión vertical modelos opcionales

Diámetro nominal	L1 (mm)	L2 (mm)	L3 (mm)	A (mm)	B (mm)	C (mm)	D (mm)	Caudal máximo qs (m³/h)	Caudal permanente qp (m³/h)	Caudal de transición qt (m³/h)	Caudal mínimo qi (m³/h)
DN15	165	255	14	130	13	77.5	R1/2″	3,125	2,5	0,05	0,0313
DN20	195	295	16	130	17	77.5	R3/4″	5	4	0,08	0,05
DN25	225	345	18	140	13	87.5	R1″	7,875	6,3	0,126	0,0788

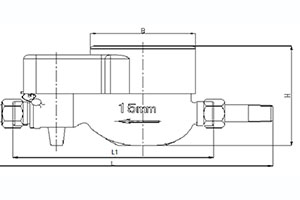

Instalación horizontal/control válvula modelos opcionales

Diámetro nominal	L1 (mm)	L2 (mm)	B (mm)	H (mm)	D (mm)	d (mm)	Caudal máximo qs (m³/h)	Caudal permanente qp (m³/h)	Caudal de transición qt (m³/h)	Caudal mínimo qi (m³/h)
DN15	165	255	13	77,5	G3/4	R1/2″	3,125	2,5	0,05	0,0313
DN20	195	295	17	77,5	G1	R3/4″	5	4	0,08	0,05
DN25	225	345	13	87,5	G1 1/2	R1″	7,875	6,3	0,126	0,0788
