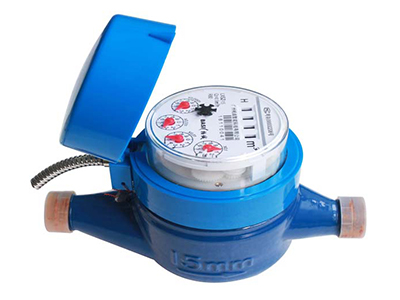

Contador de Agua Tipo Chorro Múltiple (Agua Caliente) T90

El Contador de Agua Tipo Chorro Múltiple (Agua Caliente) T90 se ha desarrollado para efectuar mediciones precisas del flujo de agua caliente cuya temperatura se sitúa en el siguiente rango: 0.1～+90℃.

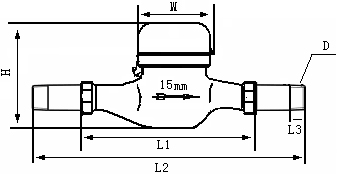

Instalación horizontal modelos opcionales

Diámetro nominal		L1 (mm)		L2 (mm)		L3 (mm)		H (mm)		W (mm)		D (mm)		Caudal máximo qs (m³/h)		Caudal permanente qp (m³/h)		Caudal de transición qt (m³/h)		Caudal mínimo qi (m³/h)
DN15	165		255		14		123		82		R1/2″		3,125		2,5		0,05		0,0313
DN20	195		295		16		123		82		R3/4″		5		4		0,08		0,05
DN25	225		345		18		125		86		R1″		7,875		6,3		0,126		0,0788
DN32	230		365		20		137		90		R1 1/4″		12,5		10		0,2		0,125
DN40	245		374		21		180		120		R1 1/2″		20		16		0,32		0,2

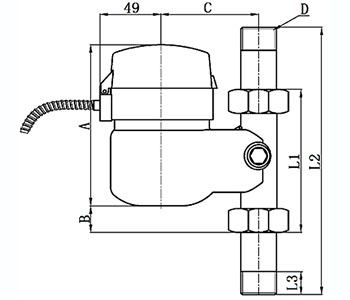

Instalaión vertical modelos opcionales

Nominal Diámetro nominal	L1 (mm)	L2 (mm)	L3 (mm)	A (mm)	B (mm)	C (mm)	D (mm)	Caudal máximo qs (m³/h)		Caudal permanente qp (m³/h)	Caudal de transición qt (m³/h)		Caudal mínimo qi (m³/h)
DN15	165	255	14	130	13	77.5	R1/2″	3,125	2,5			0,05		0,0313
DN20	195	295	16	130	17	77.5	R3/4″	5	4			0,08		0,05
DN25	225	345	18	140	13	87.5	R1″	7,875	6,3			0,126		0,0788

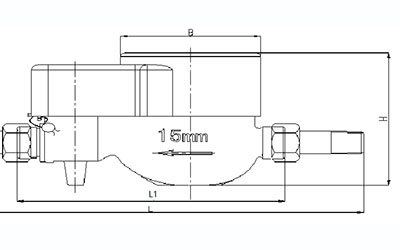

Instalación horizontal/control válvula modelos opcionales

Diámetro nominal	L1 (mm)	L2 (mm)	B (mm)	H (mm)	D (mm)	d (mm)	Caudal máximo qs (m³/h)	Caudal permanente qp (m³/h)	Caudal de transición qt (m³/h)	Caudal mínimo qi (m³/h)
DN15	165	255	13	77,5	G3/4	R1/2″	3,125	2,5	0,05	0,0313
DN20	195	295	17	77,5	G1	R3/4″	5	4	0,08	0,05
DN25	225	345	13	87,5	G1 1/2	R1″	7,875	6,3	0,126	0,0788
